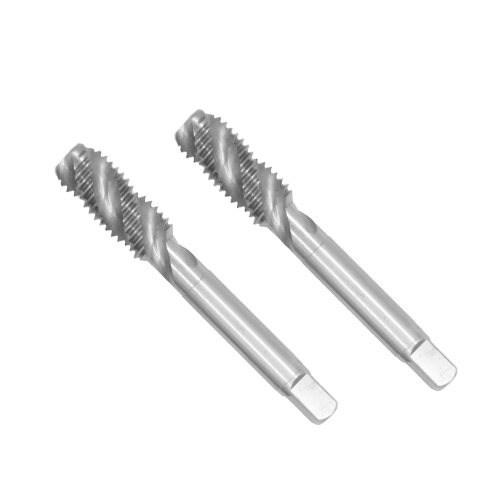

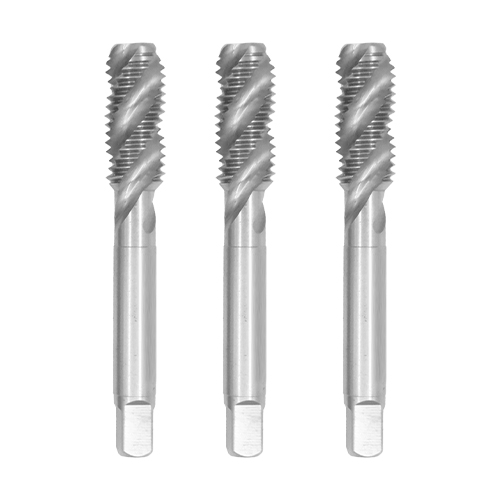

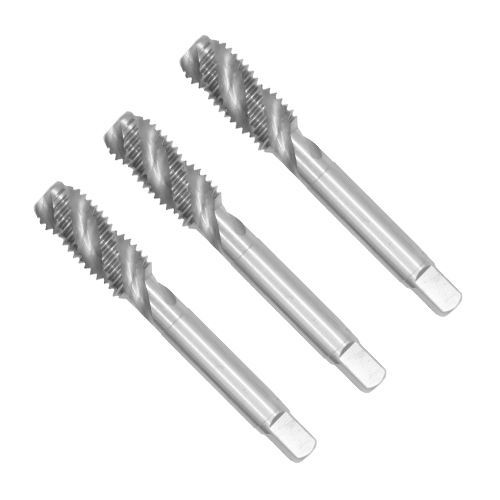

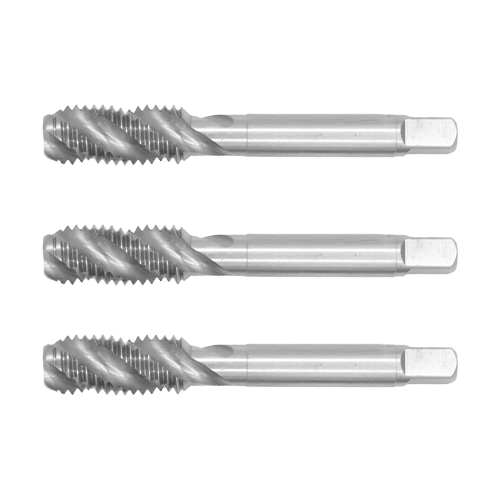

Spirálové závitníky pro hliník vyráběné společností ZXGLW v Číně jsou speciálně navrženy pro hliníkové materiály. Mohou efektivně zpracovávat vysoce přesné a kvalitní závity na hliníkových obrobcích. Tento produkt je vhodný pro závitování slepých otvorů, zajišťuje hladký odvod třísek směrem nahoru během zpracování, účinně zabraňuje ucpání a zajišťuje kontinuitu a stabilitu zpracování.
1: Spirálové kohouty pro hliník jsou široce používány při zpracování a výrobě různých hliníkových výrobků, stabilní a spolehlivé. Jako profesionální továrna dodržujeme přísnou kontrolu kvality během celého procesu, abychom zajistili, že produkty mohou fungovat stabilně za různých pracovních podmínek.
2: Kompletní specifikace může vyhovět potřebám zpracování různých zákazníků pro velikosti závitů.
3: Silné zacílení, optimalizované pro vlastnosti nerezové oceli, kohoutky jsou odolné a snižují frekvenci výměny.
4: Doporučené stroje: vrtačka, závitořez, automatická frézka, CNC obráběcí stroj, CNC stolní vrtačka, běžná strojní vrtačka
Materiál: HSSE
Rozsah velikostí: spirálové závitníky pro hliník jsou k dispozici v různých velikostech a k dispozici je také nestandardní přizpůsobení.
|
Produkt specifikace |
Rozteč |
Čepel délka |
Zacházet s průměr |
Celkový délka |
Produkt hlava |
Vrtání průměr |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
špice |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
špice |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4 mm |
49 mm |
špice |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
špice |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
špice |
4,2 mm |
|
M6x1,0 |
1.0 |
22 mm |
6 mm |
67 mm |
špice |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
byt hlava |
6,8 mm |
|
M10x4,5 |
1.5 |
24 mm |
7 mm |
74 mm |
byt hlava |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
byt hlava |
10,3 mm |
|
M14x2,0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
byt hlava |
12 mm |
|
M16x2,0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
byt hlava |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
byt hlava |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
byt hlava |
17,5 mm |
|
M24x3,0 |
3.0 |
38 mm |
18 mm |
130 mm |
byt hlava |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Poznámka: Všechna měření jsou prováděna ručně a mohou obsahovat nepřesnosti; proto se prosím obraťte na fyzický produkt pro přesné rozměry. Pro obecné mělké otvory doporučujeme uvedenou velikost spodního otvoru. Pokud je však otvor hluboký (v rozmezí od 2,5D do 4D nebo více), průměr spodního otvoru by měl být zvětšen 1,2 až 1,4krát.
Pozor: Vzhledem k vysoké tvrdosti závitníku ve stroji na pokovování titanem se nedoporučuje používat jej ručně nebo s elektrickou vrtačkou pro řezání závitů.
